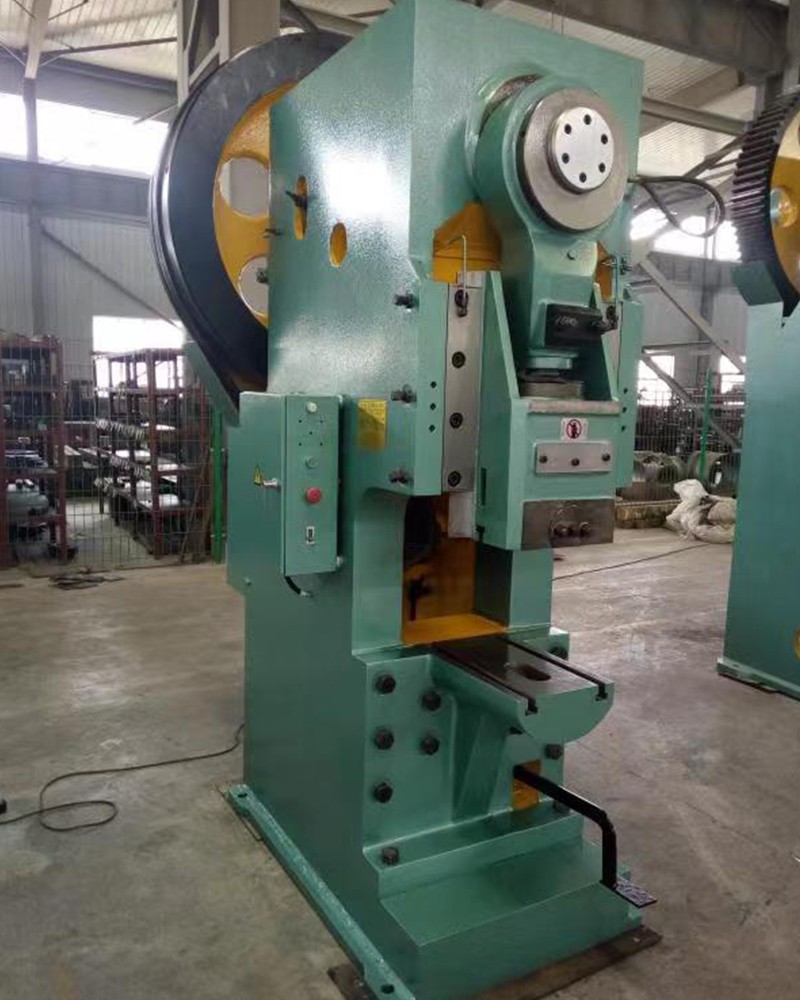

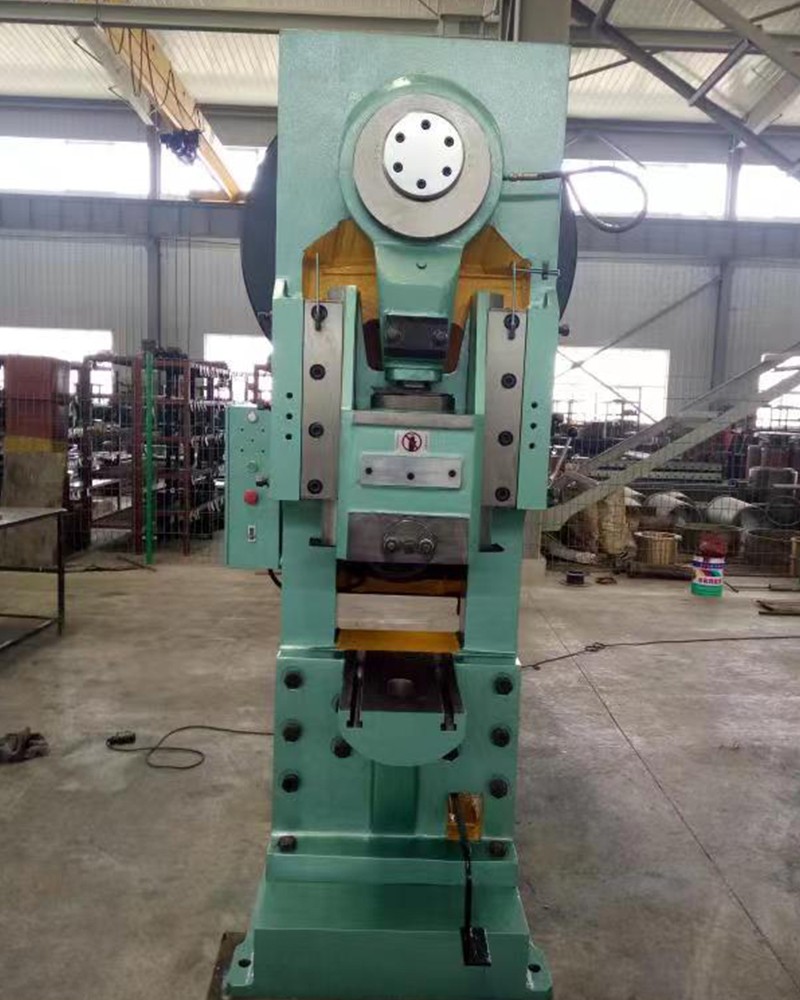

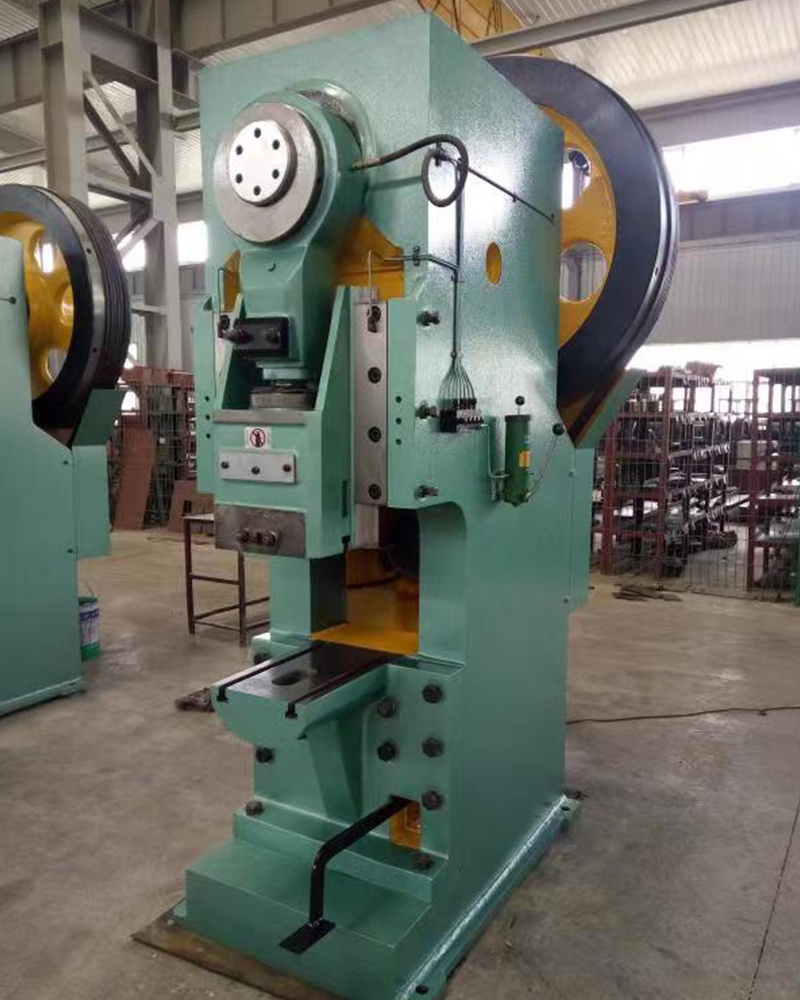

J28係列開式柱形台壓力機
J28 series open-side cylindrical press
主要功能和特點：
Main functions and characteristics:
本係列機床為汽車鋼圈專用壓力機，同時也適應桶形零件側壁的衝壓工藝
整體鋼板焊接機身
This series of machine tools are special press for automobiles wheel rim, meanwhile apply to stamping process of side wall of barrel parts
離合器方式見技術參數表
See the technical parameter table for clutch mode
配備過載保護裝置，過載自動緊急停車，保護壓力機及模具的安全
Equip with overload protection device, the overload automatic emergency shutdown protects press and mold safety.
JB28-160B及以下噸位壓力機為手動濃油集中潤滑，常規電氣控製
Presses of JB28-160B and below tonnage are manual grease centralized lubrication with conventional electrical control
JD28-160A及以上噸位壓力機為機動濃油集中潤滑，PLC 控製
Presses of JD28-160A and above tonnage are motor-driven grease centralized lubrication with PLC control
|
型號 參數(Specification) |
J28-63A |
JB28-100 |
JD28-125 |
JB28-160B |
JD28-160A |
JE28-200 |
JD28-250A |
||
|
公稱力（千牛） Nominal pressure(KN) |
630 |
1000 |
1250 |
1600 |
1600 |
2000 |
2500 |
||
|
公稱力行程（毫米） Nominal pressure stoke(mm) |
8 |
8 |
8 |
10 |
8 |
10 |
8 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
120 |
20/100 |
160 |
40/160 |
160 |
180 |
180 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
55 |
70 |
40 |
42 |
45 |
35 |
35 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
285 |
350 |
350 |
390 |
390 |
400 |
420 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
90 |
85 |
100 |
120 |
120 |
120 |
120 |
||
|
滑塊底麵尺寸（毫米） Slide bottom area(mm) |
前後F.B |
280 |
260 |
325 |
370 |
550 |
550 |
580 |
|
|
左右L.R |
320 |
335 |
385 |
510 |
700 |
720 |
740 |
||
|

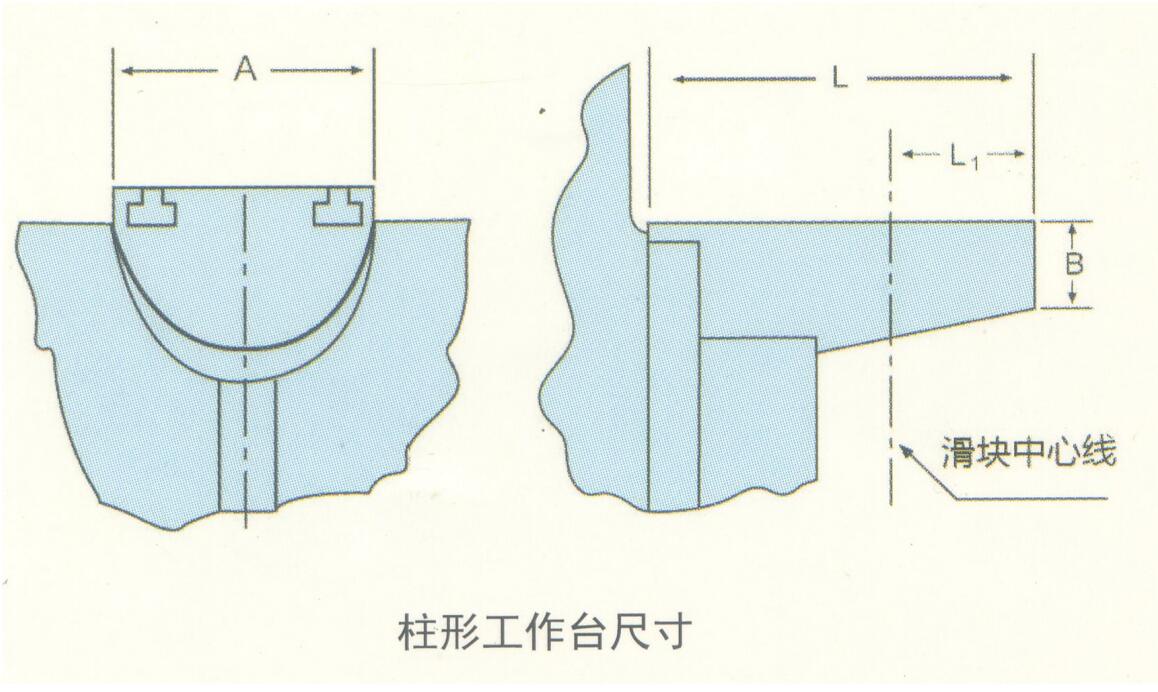

工作台板尺寸（毫米） Bolster area(mm)
|
A |
300 |
300 |
300 |
300 |
300 |
300 |
340 |
|
|
B |
130 |
130 |
130 |
130 |
130 |
135 |
140 |
||
|
L |
470 |
470 |
470 |
470 |
470 |
530 |
600 |
||
|
L1 |
155 |
155 |
140 |
140 |
140 |
200 |
225 |
||
|
模柄孔尺寸 （毫米） Mold handle hole size(mm) |
直徑 d |
Ф50 |
Ф50 |
Ф50 |
Ф80 |
Ф65 |
Ф65 |
Ф70 |
|
|
深度D |
70 |
80 |
80 |
80 |
80 |
90 |
100 |
||
|
主電機功率（千瓦） Main motor power(KW) |
7.5 |
7.5 |
11 |
15 |
15 |
18.5 |
22 |
||
|
離合器形式 Shape of air clutch |
剛性離合器 Rigid Clutch |
剛性離合器 Rigid Clutch |
剛性離合器 Rigid Clutch |
剛性離合器 Rigid Clutch |
幹式氣動 Dry pneumatic |
幹式氣動 Dry pneumatic |
幹式氣動 Dry pneumatic |
||
|
壓機外形尺寸（毫米）Overal dimensions(mm) |
前後F.B |
1750 |
1815 |
2010 |
2235 |
1995 |
2270 |
2360 |
|
|
左右L.R |
1370 |
1270 |
1610 |
1340 |
1450 |
1490 |
1660 |
||
|
壓機地麵以上尺寸（毫米） Height above floor(mm) |
2490 |
2635 |
2800 |
3085 |
3150 |
3460 |
3800 |
||
|
備注 (Remark) |
|
||||||||
